AVR Studio 中文使用说明

文章编号:
090115125612
文章分类: 单片机 AVR
点 击:
...
关 键 词: AVRStudio,编译器
文章来源:
Atmel
摘 要:

互联网上下载AVR STUDIO 4
首先,请放松,我们首先要做的只是下载AVR开发软件和相关的资料。下载前确保这些软件有效,下载的时间取决于你连接互联网的速度。

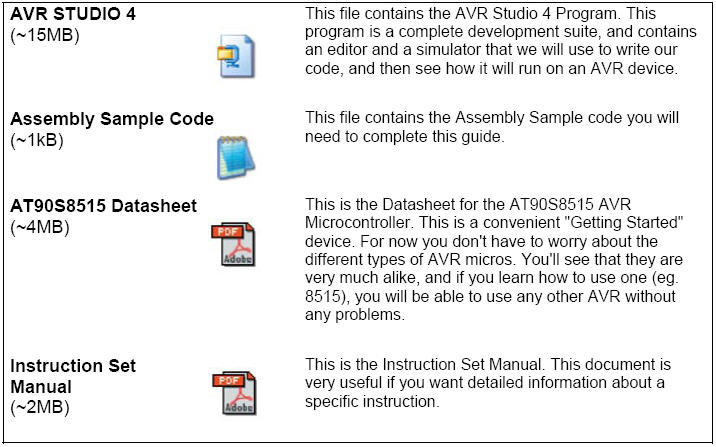

下载以下文件到你的计算机中(如C:\Temp)

  • AVR STUDIO4:这个文件是一个完整的开发工具,包括编辑、仿真功能,利用这个工具,我们可以编辑源代码,并在AVR器件上运行。这个文件大概15MB。
  • 代码实例:这是一个用于演示完整代码,大概1KB。
  • AT90S8515数据手册:这是AT90S8515芯片的完整资料。AT90S8515芯片是一款非常容易上手的AVR芯片。现在你不用担心AVR其他型号的产品,以后你会发现AVR系列产品有非常大的相似性,你掌握了一款芯片(比如说8515),学会其他芯片也非常容易。这个文件大概4MB。
  • 指令说明:如果你要详细的了解各种指令的话,这个文件非常有用。这个文件大概2MB。

  如果以上的文件你都下载了,下面的工作就是安装软件了。

安装AVR Studio 4
AVR Studio现在也提供版本3,不过版本4将逐步替代版本3。
使用Windows NT/2000/XP的用户请注意,安装AVR Studio软件时,必须使用管理员(Administrator)权限登陆,这是Windows系统限定只有管理员才可以安装新器件。
安装过程:

  1. 双击AVRSTUDIO.EXE文件。这是一个自解压文件,双击后系统询问将文件解压到哪个目录底下,一般情况下是放在系统默认临时目录下,这个目录是隐藏在你的硬盘中的。为了记忆方便,一般输入指定的目录,如C:\temp。
  2. 当所有文件解压缩完成以后,打开temp目录,双击SETUP.EXE文件。好了,开始安装了,推荐适用默认的安装路径,当然,用户也可以设定自己的安装路径,但是在指南中,我们使用默认路径。好了,开发工具安装好了,就这么简单。现在你可以开始编写代码,在AVR器件上运行了。注意,将芯片资料和指令说明放在旁边,这些资料以后经常用到。

AVR器件的基本知识
AVR系列产品是采用新架构生产的芯片,整个系列都具有良好的相似性,芯片结构也非常容易理解和掌握。好了,现在我们就来开始看看AVR器件的基本知识吧。
首先,AVR系列产品可以分为3大种类:

  • tiny AVR(简化版芯片)
  • AVR (常用芯片)
  • mega AVR (增强型)

这3类器件的区分是很明显的,譬如tiny芯片在管脚和功能上有所裁减。但是3类器件都采用同样的结构和存储器管理方式,如果将外围管脚以及一些特殊的模块除去,每一个AVR芯片都具有相同的内核,这样的性能保证升级芯片时非常的便利。
有些适用于特殊领域的AVR器件带有SRAM、EEPROM、扩展SRAM接口、ADC、UART等等模块。
选择合适的AVR芯片从上面的介绍来看3类AVR芯片是有差别的,我们可以从芯片的性能上去区分:高性能的——megaAVR,简化版本的——tiny AVR,在两者之间的——标准AVR。

开始学习编写AVR代码
学习新的知识是非常有意思的,当然,也可能遇到一些小小的麻烦。对于学习AVR编程,一个可行的办法是读完全部的资料,但是这个方法在时间和对芯片的理解上可能有不小的问题。在这里,我们通过一个简单的方法,包括:

  • 找一些事先写好、可以工作的代码
  • 理解这些代码是如何工作的
  • 按照自己的需要修改代码

在这次学习中,我们采用AT90S8515芯片,现在开始花点时间把芯片的说明书看一下。


学会看AVR的芯片说明书
看AVR的芯片说明书可能是一件非常恐怖的事情,因为AVR的芯片说明书有时长达350页。将这样的说明书从头到尾读完并且记忆下来是十分长并痛苦的。现在你不需要这样做,芯片说明书详细记录了芯片的技术资料,你只是在需要了解某个方面的时候才需要翻阅相关的内容。
打开AVR芯片的说明书,你会发现说明书大体上分成以下几个部分

  •   第一页讲述关键信息和列表
  •   总体介绍芯片架构
  •   外围设备介绍
  •   存储器编程
  •   芯片性能
  •   寄存器介绍
  •   命令总结
  •   封装信息

这样排列有非常大的便利,当你熟悉适用AT90S8515芯片说明书以后,再看其他AVR产品的说明书也会觉得非常容易。在这次整个学习过程中,你需要参看AT90S8515芯片数据手册中有关架构介绍部分的内容(在说明书的开始),这段内容包含了非常重要的信息,包括AVR芯片的存储器、地址以及其他信息。
另外一个非常重要的部分是命令总结。如果你要自己编写AVR代码的话,这部分的内容至关重要。如果你想深入了解命令的话,那就参看芯片数据手册前面的内容。

第四节:利用AVR STUDIO 4 进行开发
好了,现在你已经安装了开发软件,也知道了AVR的基本知识,也拥有了芯片数据手册,下面,我们就开始进行AVR芯片的开发吧。


AVR Studio 4的界面
提示:如果你还没有安装AVR Studio 4开发软件,你可以参考前面的章节来安装软件。

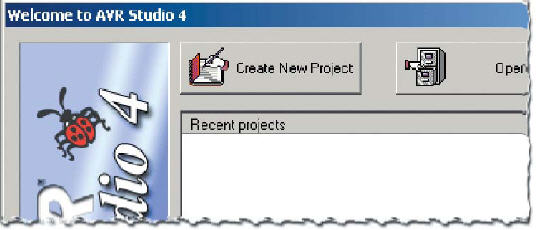

创建一个新的项目
启动AVR Studio 4 的方式如下:点击 开始-〉程序-〉ATMEL AVR工具。AVR Studio启动后,你将看到一个对话框。我们需要创建一个新的项目,点击“Create New Project”按钮。

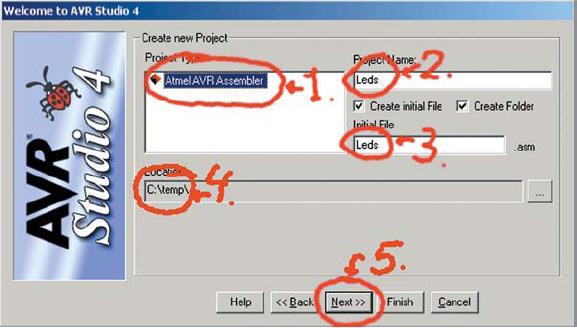

配置项目参数
这个步骤包括选择我们要创建什么类型的项目,设定名称以及存放的路径。
这个过程包括五个步骤:

(1) 在对话框左边选中Assembly program,表明你要创建一个项目。
(2) 输入项目的名称。项目的名称可以随意定义,在例子中我们用了“Leds”。
(3)我们需要AVR Studio自动产生一个汇编文件,在例子中,我们用了“Leds”。
(4)选择你要存放项目的路径
(5)确认所有的选项,确认之后,按“Next”按钮。

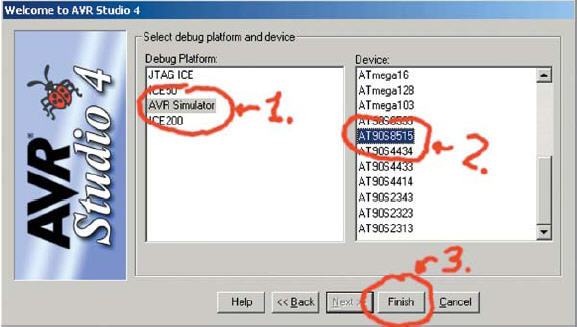

选择调试平台
AVR Studio 4软件可以让客户选择多种开发调试工具。

(1) AVR Studio 4允许可以选择多种开发调试工具,在这里我们选用带有仿真功能的AVR Simulator。
(2)芯片我们选用AT90S8515。
