仿真源代码

仿真源代码

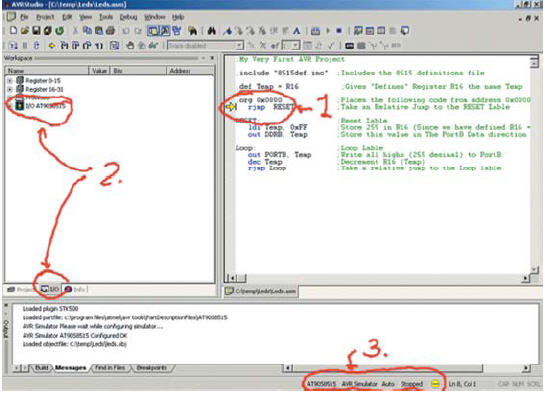

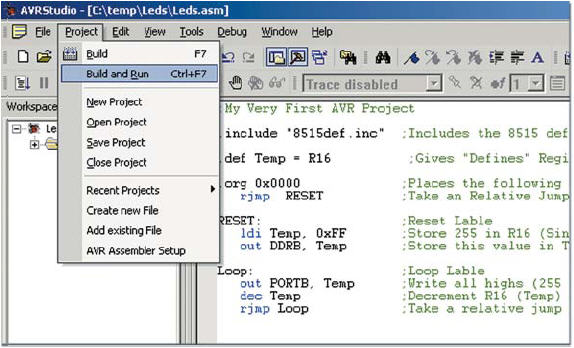

AVR Studio 4可以在多种方式下工作，刚才编写代码的时候，我们是在编辑模式，现在我们进入调试模式。先让我们着重看一下软件界面
（1）注意到有一个黄色的箭头指向RLMP指令。这个箭头的作用是指向即将被执行的指令。
（2）注意到工作台窗口显示项目IO信息。IO信息是项目开发中最经常使用的信息，在下面我们将详细的介绍
（3）在底部状态栏显示当前状态。在本项目中显示：AT90S8515 simulator，Auto，Stopped。这里有一个黄色的图
标。现在，最好检查一下显示信息，以确认选用的器件和仿真工具。

展开IO信息

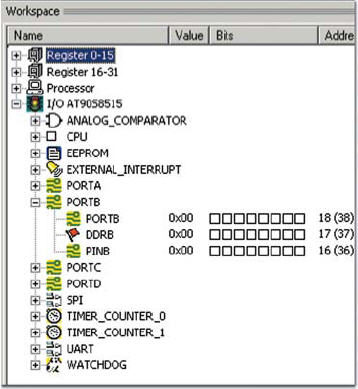

我们编写的项目主要是对PORTB存储器操作，所以我们将把IO信息展开，以观察IO的详细信息。展开IO信息树，将得到如图信息。

分段调试代码

AVR Studio开发软件支持分段调试代码。软件支持运行到断点，然后返回寄存器信息，并在此等待；也支持单步指令执行。按F11进行单步指令执行。

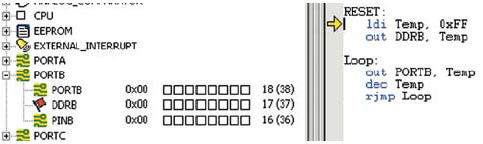

现在我们按一次F11，注意到黄色的箭头指向LDI Temp, 0xFF这条指令，表明这条指令即将被执行。

再按一次F11，LDI指令执行完毕，黄色箭头指向OUT指令。Temp寄存器的内容被赋值为0xFF（如果你观察R16寄存器，你会发现R16寄存器的内容也变成了0xFF，因为我们把Temp映射成R16了）。

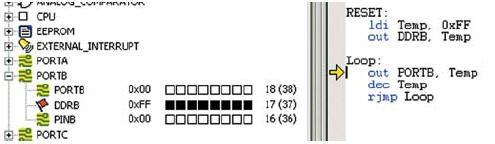

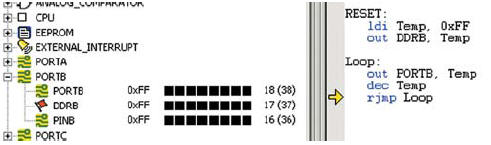

再按一次F11，如图所示，DDRB寄存器的内容被赋值为0xFF。在图中，一个白的方块表示0，黑的方块表示1。DDRB被设置成高电平表示所有的PORTB位设置为输出。

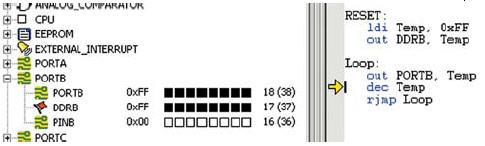

再按一次F11，0xFF写入PORTB寄存器，黄色箭头指向DEC指令。注意到PORTB寄存器内容是0xFF，但是PINB寄存器内容仍然是0x00。

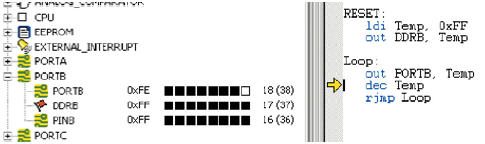

再按一次F11，Temp的内容被减一，变成0xFE。同时注意到PINB寄存器内容变成了0xFF。用户可能变得非常疑惑，让我们来看芯片说明书中关于PORT的章节吧。数据首先锁存在输出管脚上，在延迟一个时钟周期以后，管脚上的数据锁存到PIN寄存器中。真如你所看到了，模拟仿真如实的反映了真实器件的工作步骤。

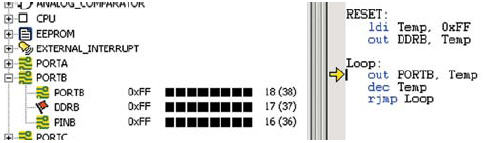

下一条指令是跳转指令，按一次F11，RJMP指令被执行，黄色箭头重新返回到OUT PORTB ,Temp指令。

按一次F11，新的Temp值再次赋予PORTB寄存器。一直按F11，你会发现PORTB寄存器的值可以一直递减到0x00，如果我连续运行程序，会有什么结果呢？
