0.3W音频功率放大器电路

文章编号:
091120114212
文章分类: 电路 功放
点 击:
...
关 键 词: 功率放大器,LM386,NJM386
文章来源:
百合电子工作室收集整理
摘 要:
采用LM386的0.3w音频功率放大器如图1所示。图2示出LM386的管脚配置与内部等效电路...

  采用LM386的0.3w音频功率放大器如图1所示。图2示出LM386的管脚配置与内部等效电路。LM386一般采用6V~9V电源,而LM386-1/-3采用4V~12V电源,LM386-4采用5V~18V电源。LM386的最大输出功率可到1W(电源电压为16V,负载电阻为16Ω),但因封装的原因.散热不够理想,一般输出功率为0.5W以下。

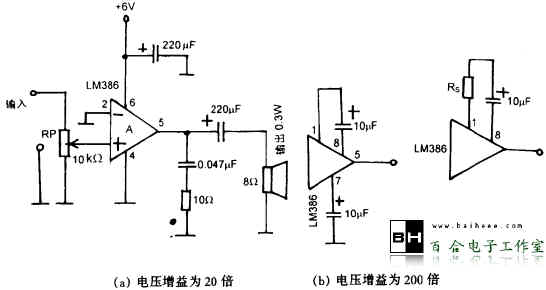

图1 0.3W音频功率放大器电路

图2 LM386的管脚配置与内部等效电路

  LM386的电压增益为20倍(26dB),可由外接电容把放大倍数提高到200倍(40dB)。团1(a)是电压增益为20倍时的应用实例,输出5脚与地间接入0.047uF电容和10Ω电阻,防止高频振荡。在图1(b)的电路中,若1脚与8脚间接人电容,内部电路中的1.35kΩ电阻对于交流为短路状态,这时放大器的电压增益Av=2R2/R1=2×15kΩ/150Ω=200Ω。

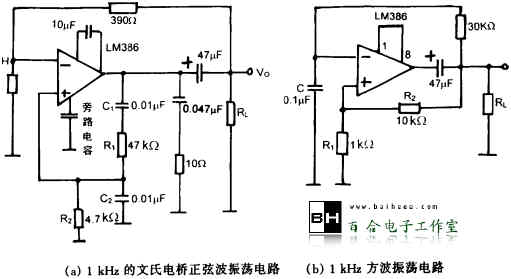

  为要使增益在20~200之间设定,可在1脚和8脚间的电容串联一个电阻Rs。这时还按上式进行计算,式中的R1改为内部电路的1.35kΩ电阻与Rs电阻并联的阻值。若提高增益,电源纹波的影响也将增大,因此,在7脚与地之间接入10uF高通滤波电容。LM386还可以构成其它的电路,例如图3所示的振荡电路。其中,图(a)是1kHz的文氏电桥正弦波振荡电路,为使振幅稳定.反馈元件采用钨丝灯H(15mA/3V)。振荡频率f由R1,R2,C1和C2确定,f=1/2π(R1R2C1C2)1/2。图(b)是1kHz方波振荡电路.LM386N工作于比较电路。

图3 振荡电路

  图4是低音放大器,5脚与1脚间接入10kΩ电阻和0.033uF电容的串联电路。

图4 低音放大器

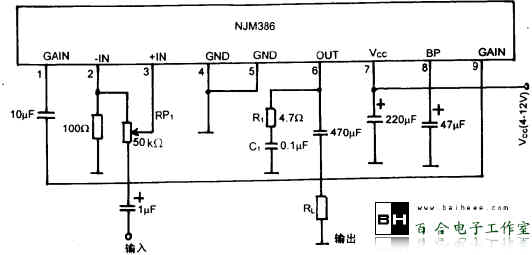

  图5采用NJM386构成的音频放大器电路。NJM386采用单片直列式封装,外接元件少,很容易构成音频放大器。NJD386有增益设定端子(1与9脚),增益可在于20~200倍范围设定。RP1用于调整输入信号电平,R1和C1用于防止振荡。

图5 采用NJM386构成的音频放大器
