采用LM380构成的音频功率放大器电路

文章编号:
091120160149
文章分类: 电路 功放
点 击:
...
关 键 词: LM380,功率放大器
文章来源:
百合电子工作室收集整理
摘 要:
LM380是最大输出为25W功率放大器,它有14脚与8脚两种封装形式,如图1所示。电源电压为10V~22V,输入阻抗很高,为150 kΩ,放大器增益固定为50倍...

  LM380是最大输出为25W功率放大器,它有14脚与8脚两种封装形式,如图1所示。电源电压为10V~22V,输入阻抗很高,为150 kΩ,放大器增益固定为50倍(34dB)。

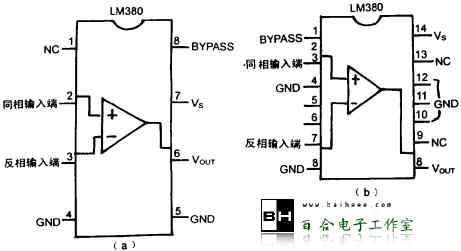

图1 LM380的管脚配置

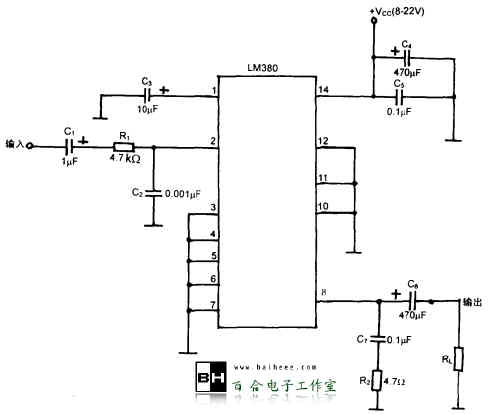

  图2是采用LM380构成的音频功率放大器电路。LM380的电源电压范围宽,为8V~22V。为获得较大输出,需加较高电源电压,使用时要接相应散热器。增益固定4dB,增益过高时,要在输入处接入衰减器,调整输入信号电平。输入阻抗约150 kΩ,C1为输入低通滤波电容.截止频率为fCL=1/(2π×l50 kΩ),例如,C1=1uF,则fCL=1Hz,C2为滤除高频噪声,截止频率为fCH=1/(2πC2R1),例如,R1=4.7kΩ,C2=0.00luF,则fCH=33.9MHz。C6为输出低通滤波电容,截止频率为fOUT=1/(2πC6Z0),例如,C6=470 uF,Z0=8Ω,则fOUT=42.3Hz,C5为去耦电容。

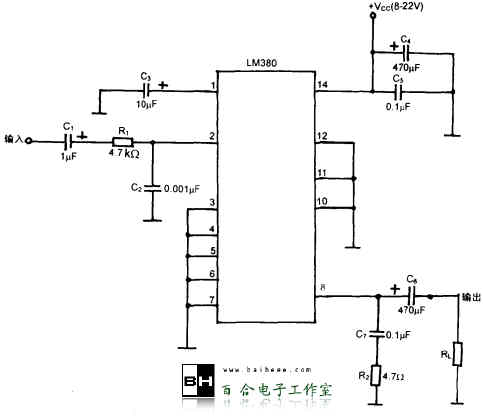

图2 采用LM380构成的音频功率放大器电路

  图3是采用LM380构成的2W功率放大器实例。电源电压为16V,输出与地间接入27Ω电阻与0.1uF电容.用于防止高频振荡。低频时截止频率fL由输出电容C0和负载阻抗确定。电路中负载阻抗ZL为8Ω,电容C0为470uF,所以,fL=1/(2πZLC0)=1/(2π×8×x 470 × 10-6uF)=42Hz,C0值应根据低频截止频率选定。

图2 LM380构成的2W功率放大器
