PTC热敏电阻工作原理

文章编号:
100821213125
文章分类: 电路 电子元件
点 击:
...
关 键 词: PTC,热敏电阻
文章来源:
http://www.elecfans.com
摘 要:
介绍了PTC热敏电阻的工作原理和应用...

特点
1. WMZ58A 线性热敏电阻玻璃封装系列产品为轴向引线玻璃封装型
2. 主体基质材料是半导体硅单晶,又称硅热敏电阻(Silicon PTC Thermistors)
3. 电阻值随温度增加呈线性上升,又称线性正温度系数热敏电阻器或LPTC热敏电阻
4. 耗散系数:2.5~5mW/℃
5. 最大工作电流:Iopr=1.0mA
6. 稳定性:年变化率≤0.01℃/年
7. 温度系数:α25/50≥0.7%/℃,即α25/50≥7000PPM
8. 额定功率:10mW
9. 使用温度范围:-50~+150℃
10. 精度高1%,2%,5%
11. 体积小、结构坚固、便于自动化安装
12. 玻璃封装,可在高温和高湿等恶劣环境下使用
应用范围
1. 汽车工业温度检测及控制
2. 家用电器的温度检测及控制
3. 精密电路和晶振器温度补偿
4. 微马达调速控制
5. 医疗器械温度检测及控制制

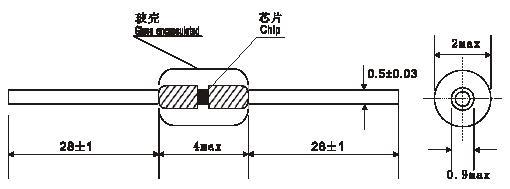

外形尺寸(单位:mm)


常用玻封线性热敏电阻WMZ58A规格:可替代NXP(PHILIPS) KTY81,KTY82,KTY83,KTY84,KTY85

规格型号

阻值(Ω)at25℃

额定电流

最大电流

替代NXP(PHILIPS)进口型号

Min

Max

Itype(mA)

Imax (mA)

WMZ58A-81-110 990 1010 5 8 KTY81-110
WMZ58A-81-120 980 1020 5 8 KTY81-120
WMZ58A-81-121 980 1000 5 8 KTY81-121
WMZ58A-81-122 1000 1020 5 8 KTY81-122
WMZ58A-81-150 950 1050 5 8 KTY81-150
WMZ58A-81-151 950 1000 5 8 KTY81-151
WMZ58A-81-152 1000 1050 5 8 KTY81-152
WMZ58A-81-252 2000 2100 5 8 KTY81-252
WMZ58A-82-110 990 1010 5 8 KTY82-110
WMZ58A-82-120 980 1020 5 8 KTY82-120
WMZ58A-82-121 980 1000 5 8 KTY82-121
WMZ58A-82-122 1000 1020 5 8 KTY82-122
WMZ58A-82-150 950 1050 5 8 KTY82-150
WMZ58A-82-151 950 1000 5 8 KTY82-151
WMZ58A-82-152 1000 1050 5 8 KTY82-152
WMZ58A-82-250 1900 2100 5 8 KTY82-250
WMZ58A-83-110 990 1010 5 8 KTY83-110
WMZ58A-83-120 980 1020 5 8 KTY83-120
WMZ58A-83-121 980 1000 5 8 KTY83-121
WMZ58A-83-122 1000 1020 5 8 KTY83-122
WMZ58A-83-150 950 1050 5 8 KTY83-150
WMZ58A-83-151 950 1000 5 8 KTY83-151
WMZ58A-83-152 1000 1050 5 8 KTY83-152
WMZ58A-83-250 1900 2100 5 8 KTY83-250
WMZ58A-84-130 970(at100℃) 1030(at100℃) 5 8 KTY84-130
WMZ58A-84-150 950(at100℃) 1050(at100℃) 5 8 KTY84-150
WMZ58A-84-151 950(at100℃) 1000(at100℃) 5 8 KTY84-151
WMZ58A-84-152 975(at100℃) 1025(at100℃) 5 8 KTY84-152
WMZ58A-85-110 990 1010 5 8 KTY85-110
WMZ58A-85-120 980 1020 5 8 KTY85-120
WMZ58A-85-121 980 1000 5 8 KTY85-121
WMZ58A-85-122 1000 1020 5 8 KTY85-122
WMZ58A-85-150 950 1050 5 8 KTY85-150
WMZ58A-85-151 950 1000 5 8 KTY85-151
WMZ58A-85-152 1000 1050 5 8 KTY85-152

常用线性热敏电阻WMZ58B系列

产品标志说明

一、WMZ58B线性PTC热敏电阻简介

  LPTC线性热敏电阻的阻值随温度升高而增大,呈直线变化,线性好,与PTC高分子陶瓷合成的热敏电阻相比,线性好,无需采取线性补偿措施使电路设计简化。LPTC线性PTC热敏电阻广泛用于通讯、汽车、仪表、计算机、家电等行业的温度控制、温度测量、温度补偿。使用环境在-40度—— +250度时,其特性不变。

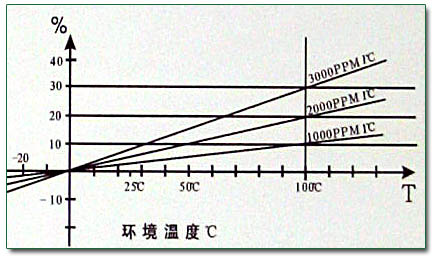

二、阻——温图线

WMZ58B参数介绍

①、什么叫温度系数

答:温度系数是指线性热敏电阻随温度的升,降相应的阻值高,低变化率。例:常温(25度)1K   300OPPM的热敏电阻,每温度变化1度,阻值变化0.3%,当温度由25度升至105度时,阻值由lK变为lK X(l+0.3%X(l05-25))=1.240K。温度系数越大,阻值变化率也大。

  阻值变化率除了由厂家生产时由温度系数决定,用户在电路设计时也可以增大集成放大器的增益,增大变化率(PPM);用普通电阻与热敏电阻串、并联,可降底变化率 (PPM)。

③、设计、试用该产品时还有什么万便之处?

答:同一档温度系数的热敏电阻可以串、并使用,其阻温特性不变,例:lK 2OOOPPM,可串联成2K 2O0OPPM或并联成500Ω 20OOPPM,给电路实验提供万便,可以获得最佳数据,便于订单,批量生产。

WMZ58B型号规格 可替代KOA公司 LT1/4C,LT1/6C,LP1/8C

规格型号

阻值

精度

温度系数

封装

替代进口型号

(Ω)at25℃

R25

WMZ58B-95-2000

95

3%

2000PPM

1/4W*



WMZ58B-100-2000

100

1%,3%

2000PPM

1/4W



WMZ58B-105-2000

105

1%,3%

2000PPM

1/4W*



WMZ58B-145-3900

145

1%

3900PPM

1/4W



WMZ58B-185-2000

185

3%

2000PPM

1/4W*



WMZ58B-190-1500

190

3%

1500PPM

1/4W*



WMZ58B-195-1500

195

3%

1500PPM

1/4W*



WMZ58B-197-2000

197

3%

2000PPM

1/4W*



WMZ58B-200-2800

200

1%,3%

2800PPM

1/4W*


WMZ58B-200-3500 200 at 0℃

1%

3500PPM

1/6W

SDT101A

WMZ58B-270-2800

270

1%,3%

2800PPM

1/4W



WMZ58B-365-2000

365

3%

2000PPM

1/6W*



WMZ58B-390-1500

390

1%,3%

1500PPM

1/4W*



WMZ58B-390-2400

390

3%

2400PPM

1/6W*



WMZ58B-390-3000

390

3%

3000PPM

1/6W*



WMZ58B-395-2400

395

1%,3%

2400PPM

1/4W*



WMZ58B-400-3500

400

3%

3500PPM

1/4W*



WMZ58B-820-4500

820

1%

4500PPM

1/6W*



WMZ58B-1000-2000

1000

1%,3%

2000PPM

1/4W*



WMZ58B-1000-3000

1000

1%,3%

3000PPM

1/6W*



WMZ58B-1000-3600

1000

0.1% ,1%

3600PPM

1/6W*



WMZ58B-2000-3000

2000

1%,3%

3000PPM

1/6W*



WMZ58B-2000-4500

2000

0.1% ,1%

4500PPM

1/8W*



WMZ58B-3000-3000

3000

1%,3%

3000PPM

1/4W*



WMZ58B-3000-4000

3000

1%

4000PPM

1/8W*



WMZ58B-3600-1500

3600

1%,3%

1500PPM

1/4W*



WMZ58B-5000-3000

5000

1%,3%

3000PPM

1/6W*



WMZ58B-10000-1500

10000

1%,3%

1500PPM

1/4W*



WMZ58B-10000-2000

10000

1%,3%

2000PPM

1/6W*



WMZ58B-20000-3000

20000

1%,3%

3000PPM

1/4W



WMZ58B-50000-2000

50000

1%,3%

2000PPM

1/4W*



注:1/4W* *表示为常用规格,不带*标志的为非标准规格一般需要定做。


LPTC 线性热敏电阻在电路中的应用

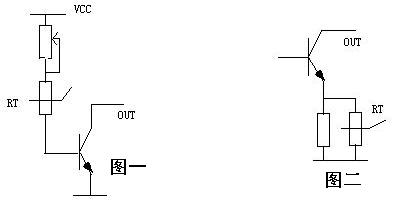

一、温度补偿电路

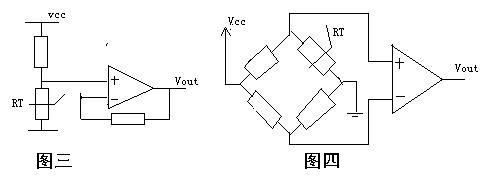

一、温度——电压转换电路

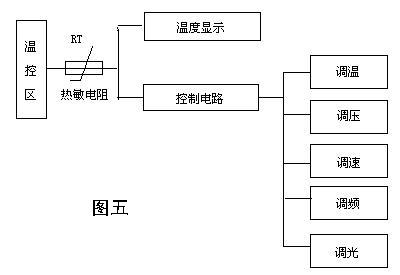

三、常用LPTC电路方框图
