点击这里下载PDF离线版风华玻封热敏电阻数据手册

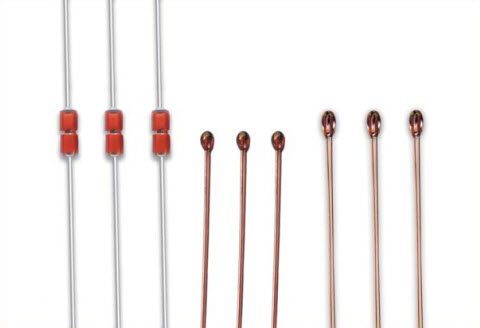

1、玻封热敏电阻外观

　　　　　　　　图１

2、特性

• 高互换精度
• 优良的可焊性及耐热冲击性
• 宽的工作温度范围-40～+300℃
• 耐湿性能优良
• 低损耗小尺寸
• 批量化生产保证了产品的高品质和高稳定性

3、用途

• NTC 温度传感器，手机电池，充电器，电饭煲，洗碗机，电烤箱，电子体温计，电子万年历等。

4、型号命名

① 风华公司标示记号

②  NTC 玻封热敏电阻器标示符号

③ 公称电阻值 为 25 度时的数值 单位为欧姆

　　前两位数字表示电阻值的有效数字，第三位数字表示其后零的个数。

④ 电阻值公差符号（%）

⑤  B 值常数记号

⑥  B 值公差符号（%）

⑦ 计算B 值温度代码 B

⑧ 器件外型标示记号

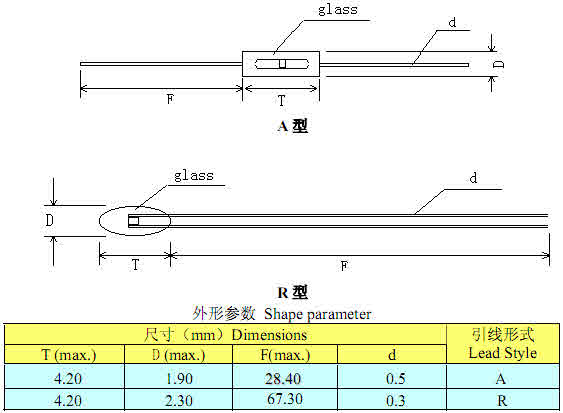

5、 外形尺寸

6、性能参数

• 阻值范围（R25） ：0.5～200KΩ
• 阻值精度：±1%  ±2%  ±3%  ±5%
• B值范围（B） ：3200～4200K
• B值精度：±0.5%  ±1%  ±2%  ±3%
• 耗散系数（静止空气中25℃） ：2～4mw/℃
• 热时间常数（静止空气中） ：≤ 20sec
• 使用温度范围：－50～+250℃

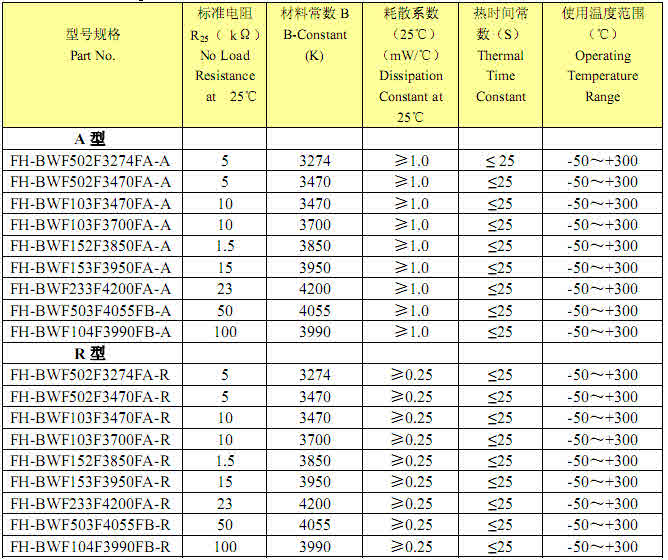

7、产品系列

*   静止空气中
