整流二极管的代换原则

文章编号:
100824160115
文章分类: 电路 电子元件
点 击:
...
关 键 词: 二极管
文章来源:
互联网
摘 要:
整流二极管的代换原则是:一是选用同规格的代用;二是在用其它性能相近的二极管代换时。必须保证其反向耐压和最大整流电流不能低于原二极管...

  整流二极管的代换原则是:一是选用同规格的代用;二是在用其它性能相近的二极管代换时。必须保证其反向耐压和最大整流电流不能低于原二极管,否则易烧毁;三是用废三极管代换,不论是高频还是低频三极管,虽要符合上述两条要求及b-e结完好,均可用于代换,特别是损坏的大功率三极管(如劝放管、调整管、行管等)最适合代换整流二极瞥。另外。如图1所示,如果用其它型号的二极管代换,而其最大整流电流又小于原二极管时,可用几只二极管并联起来代用,如图1(a)所示,为了使每个整流二极流过的电流相等,应在每个二极管上串一只均流电阻,均流电阻约为每个二极管正向电阻的3~4倍;如果反向耐压较小时可用几只二极管串联起来代用,如图1(b)所示,只是应在每个串联二极管上并联—只大的均压电阻.以防止分压不均而击坏二极管,—般均压电阻为数流二圾管反向电阻的几分之一。

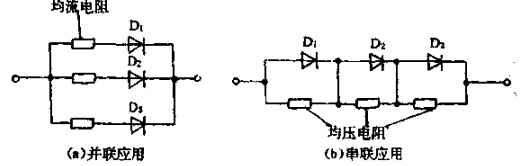

图1 用不同规格二极管代换整流二极管
