1、什么是MOSFET
MOSFET的中文名称是功率场效应晶体管，是Metal Oxide Semiconductor和Field Effect Transistor的缩写，
2、功率MOSFET的结构和工作原理
功率MOSFET的种类：按导电沟道可分为P沟道和N沟道。按栅极电压幅值可分为；耗尽型；当栅极电压为零时漏源极之间就存在导电沟道，增强型；对于N（P）沟道器件，栅极电压大于（小于）零时才存在导电沟道，功率MOSFET主要是N沟道增强型。
功率MOSFET的结构

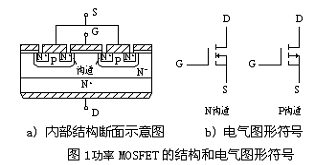

功率MOSFET的内部结构和电气符号如图1所示；其导通时只有一种极性的载流子（多子）参与导电，是单极型晶体管。导电机理与小功率MOS管相同，但结构上有较大区别，小功率MOS管是横向导电器件，功率MOSFET大都采用垂直导电结构，又称为VMOSFET ，大大提高了MOSFET器件的耐压和耐电流能力。
按垂直导电结构的差异，又分为利用V型槽实现垂直导电的VVMOSFET和具有垂直导电双扩散MOS结构的VDMOSFET（Vertical Double-diffused MOSFET），本文主要以VDMOS器件为例进行讨论。
功率场效应管的工作原理
截止：漏源极间加正电源，栅源极间电压为零。P基区与N漂移区之间形成的PN结J1反偏，漏源极之间无电流流过。
导电：在栅源极间加正电压UGS，栅极是绝缘的，所以不会有栅极电流流过。但栅极的正电压会将其下面P区中的空穴推开，而将P区中的少子—电子吸引到栅极下面的P区表面
当UGS大于UT（开启电压或阈值电压）时，栅极下P区表面的电子浓度将超过空穴浓度，使P型半导体反型成N型而成为反型层，该反型层形成N沟道而使PN结J1消失，漏极和源极导电。
功率MOSFET的基本特性
静态特性MOSFET的转移特性和输出特性如图2所示。
漏极电流ID和栅源间电压UGS的关系称为MOSFET的转移特性，ID较大时，ID与UGS的关系近似线性，曲线的斜率定义为跨导Gfs
MOSFET的漏极伏安特性（输出特性）：截止区（对应于GTR的截止区）；饱和区（对应于GTR的放大区）；非饱和区（对应于GTR的饱和区）。电力MOSFET工作在开关状态，即在截止区和非饱和区之间来回转换。电力MOSFET漏源极之间有寄生二极管，漏源极间加反向电压时器件导通。电力MOSFET的通态电阻具有正温度系数，对器件并联时的均流有利。
动态特性MOSFET其测试电路和开关过程波形如图3所示。
开通过程；开通延迟时间td(on) —Up前沿时刻到UGS=UT并开始出现ID的时刻间的时间段；
上升时间tr— UGS从UT上升到MOSFET进入非饱和区的栅压UGSP的时间段；
ID稳态值由漏极电源电压UE和漏极负载电阻决定。UGSP的大小和iD的稳态值有关，UGS达到UGSP后，在up作用下继续升高直至达到稳态，但ID已不变。
开通时间ton—开通延迟时间与上升时间之和。
关断延迟时间td(off) —Up下降到零起，Cin通过RS和RG放电，UGS按指数曲线下降到UGSP时，ID开始减小为零的时间段。
下降时间tf— UGS从UGSP继续下降起，ID减小，到UGS<UT时沟道消失，ID下降到零为止的时间段。
关断时间toff—关断延迟时间和下降时间之和。
MOSFET的开关速度MOSFET的开关速度和Cin充放电有很大关系，使用者无法降低Cin，但可降低驱动电路内阻Rs减小时间常数，加快开关速度，MOSFET只靠多子导电，不存在少子储存效应，因而关断过程非常迅速，开关时间在10～100ns之间，工作频率可达100kHz以上，是主要电力电子器件中最高的。
场控器件静态时几乎不需输入电流。但在开关过程中需对输入电容充放电，仍需一定的驱动功率。开关频率越高，所需要的驱动功率越大。
