用万用表测量（试）VMOS功率场效应管

1、判断引脚极性（电极）

　　万用表置R×1k档，分别测试三个电极间的阻值，如果其中—脚与另两脚间的电阻为无穷大，且交换表笔测试仍—样．说明这—脚为栅极G。由图1(b)可以看出，源、漏极之间相当于一个PN结，测其正、反向电阻，以阻值较小(约几千欧)的那次为准，黑表笔接的是源极(P型)S，红表笔接的就是漏极(N型)D，对N沟道VMOS管判断相反。一般VMOS管曲面极D与外壳(或散热片)是连在一起的，这就是更容易区分漏、源两电极了。

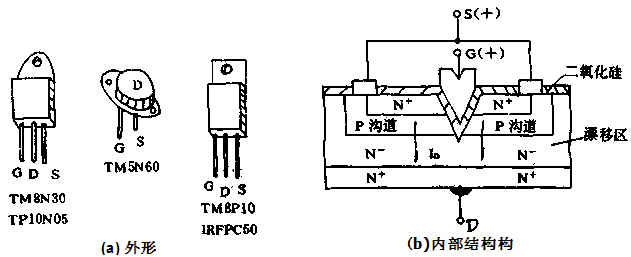

图1　VMOS功率场效应管外形及内部结构示意图

2、判断好坏

　　①万用去置R×1k档，先短路一下栅－源极，泄放掉栅极上感应的电荷，然后用黑表笔接S，红表笔接D，如测出的阻值在几千欧，再短接—下G、S后交换表笔测得阻值为无穷大，说明管子漏、源极间PN结是好的。

　　②用导线将G、S短路起来，万用表置R×1档，黑表笔接S，红表笔接D，如测得的阻值在几欧姆，说明管子是好的，并且阻值越小，还说明管子的放大能力越强。其判断理由是：将G、S极短路并用黑表笔接源极S时，就相当于给栅极加上了正偏压，这个正电压产生的电场会把源极N+型和P沟道区内的电子吸附到氧化膜的表面，从而分离出大量的空穴参予导电，使电流剧增，电阻减小。

　　③万用表置R×10档，分别测量G－S、G－D极间的正反向电阻，如果都为无穷大，说明管于是好的，否则说明栅极与漏、源极间有漏电或者击穿损坏。对于N沟道管交换表笔测试即可。

3、放大能力（跨导）的测量

　　VMOS管的放大能力(跨导)的测量可参考《绝缘栅场效应管的测量》一文中关于MOS管放大能力的测试方法。

注：本文是以指针式万用表为例的，其红黑表笔极性与数字式万用表正好相反！
