74HC04功能作用：
74HC04/74HCT04是六反相器,高速CMOS器件，低功耗肖特基的TTL(LSTTL)电路 。
74HC04引脚图:

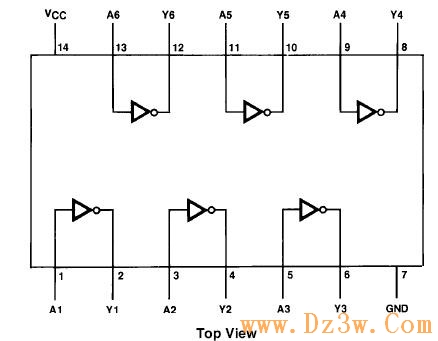

图1 引脚图功能
图2 逻辑图
74HC04真值表:
图3 7404真值表
74HC04极限参数:
|
最大额定值 |
|
|
电源电压 |
-0.5 to +7.0V |
|
DC输入电压 |
-1.5 to Vcc+1.5V |
|
直流输出电压 |
-0.5 to Vcc+0.5V |
|
钳位二极管电流 |
±20mA |
|
直流输出电流，每个引脚（输出） |
±25mA |
|
功耗 |
600mW |
74HC04建议操作条件:
|
Operating Conditions操作条件 |
最小 |
最大 |
单位 |
|
|
Supply Voltage电源电压(VCC) |
2 |
6 |
V |
|
|
DC输入或输出电压（输入电压，输出电压） |
0 |
VCC |
V |
|
|
Operating Temp. Range (TA) 工作温度 |
MM74HC |
-40 |
+85 |
℃ |
|
MM54HC |
-55 |
+125 |
℃ |
|
|
Input Rise or Fall Times输入上升或下降时间 (tr,tf) |
VCC=2.0V |
|
1000 |
ns |
|
VCC=4.5V |
500 |
ns |
||
|
VCC=6.0V |
400 |
ns |
||
直流电气特性：
|
Symbol 符号 |
Parameter 参数 |
Conditions 条件 |
VCC |
TA=25℃ |
74HC TA=-40 to 85℃ |
54HC TA=-55 to 125℃ |
单位 |
|
|
典型 |
Guaranteed Limits 保证极限 |
|||||||
|
VIH |
输入高电平电压 |
2.0V |
1.5 |
1.5 |
1.5 |
V |
||
|
4.5V |
3.15 |
3.15 |
3.15 |
|||||
|
6.0V |
4.2 |
4.2 |
4.2 |
|||||
|
VIL |
输入低电平电压 |
2.0V |
0.5 |
0.5 |
0.5 |
V |
||
|
4.5V |
1.35 |
1.35 |
1.35 |
|||||
|
6.0V |
1.8 |
1.8 |
1.8 |
|||||
|
VOH |
输出高电平电压 |
VIN=VIL 丨IOUT丨≤20 μA |
2.0V |
2.0 |
1.9 |
1.9 |
1.9 |
V |
|
4.5V |
4.5 |
4.4 |
4.4 |
4.4 |
||||
|
6.0V |
6.0 |
5.9 |
5.9 |
5.9 |
||||
|
VIN=VIL 丨IOUT丨≤4.0 mA 丨IOUT丨≤5.2 mA |
4.5V |
4.2 |
3.98 |
3.84 |
3.7 |
V |
||
|
6.0V |
5.7 |
5.48 |
5.34 |
5.2 |
||||
|
VOL |
输出低电平电压 |
VIN=VIH 丨IOUT丨≤20 μA |
2.0V |
0 |
0.1 |
0.1 |
0.1 |
V |
|
4.5V |
0 |
0.1 |
0.1 |
0.1 |
||||
|
6.0V |
0 |
0.1 |
0.1 |
0.1 |
||||
|
VIN=VIH 丨IOUT丨≤4.0 mA 丨IOUT丨≤5.2 mA |
4.5V |
0.2 |
0.26 |
0.33 |
0.4 |
V |
||
|
6.0V |
0.2 |
0.26 |
0.33 |
0.4 |
||||
|
IIN |
最大输入电流 |
VIN=VCC or GND |
6.0V |
±0.1 |
±1.0 |
±1.0 |
μA |
|
|
ICC |
电源电流 |
VIN=VCC or GND IOUT=0 μA |
6.0V |
2.0 |
20 |
40 |
μA |
|
交流电气特性:
|
Symbol 符号 |
Parameter 参数 |
条件 |
典型 |
Guaranteed Limit 保证极限 |
单位 |
|
tPHL,tPLH |
最高传播延迟时间 |
8 |
15 |
ns |
AC Electrical Characteristics VCCe2.0V to 6.0V, CLe50 pF, tretfe6 ns (unless otherwise specified)交流电气特性:
|
Symbol 符号 |
Parameter 参数 |
Conditions条件 |
VCC |
TA =25℃ |
TA eb40 to 85℃ |
TA eb55 to 125℃ |
单位 |
|
|
典型 |
保证界限 |
|||||||
|
tPHL,tPLH |
最大传输延迟时间 |
2.0V |
55 |
95 |
120 |
145 |
ns |
|
|
4.5V |
11 |
19 |
24 |
29 |
||||
|
6.0V |
9 |
16 |
20 |
24 |
||||
|
tTLH,tTHL |
Maximum Output Rise and Fall Time最大输出上升和下降时间 |
2.0V |
30 |
75 |
95 |
110 |
ns |
|
|
4.5V |
8 |
15 |
19 |
22 |
||||
|
6.0V |
7 |
13 |
16 |
19 |
||||
|
CPD |
Power Dissipation Capacitance (Note 5)功耗电容 |
(per gate) |
20 |
pF |
||||
|
CIN |
最大输入电容 |
5 |
10 |
10 |
10 |
pF |
||
