什么是高频头,它的作用及分类

文章编号:
100917133951
文章分类: 电路 电子元件
点 击:
...
关 键 词: 高频头
文章来源:
百合电子工作室(www.baiheee.com)收集整理
摘 要:

  高频头是高频调谐器的简称,它有以下几个作用:一是选择所接收频道的信号,抑制其它频道和杂波信号的干扰,二是将接收频道的信号加以放大,提高接收灵敏度;三是将接收信号与本机振荡信号混频,输出固定的中频信号。

  按照我国电视接收机的指标,高频头应满足下列主要技术要求:①功率增益为20~25dB;②只有图21-1所示的幅频特性;②噪声系数Np<8dB;④本振频率稳定,偏移在±200kHz以内;⑥有一定的AGC作用范围;⑥其它,如要求高频头要与天线、中放有良好的匹配;方便切换频道等。

图1

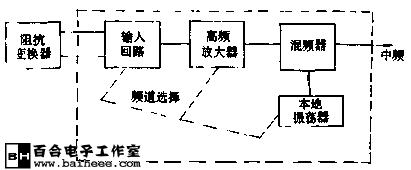

  高频头的组成:高频头由输入回路、高频放大器、本机振荡器和混频器等四大部分组成,其原理方框图如图2所示。

图2 高频头原理方框图

  高频头的分类:高频调谐器可按工作频率、调谐方式及组装方式等进行分类。若按工作频率划分.可分为VHF(30~300MHz)和UHF(470~1000MHz)高频头;按调谐方式划分,又可分为机械式(有转盘和转鼓两种)和电子式高频头,按组装方式划分,可分为VHF和UHF分立式、VHF与UHF一体式高频头。此外,还可按频率微调方式划分,可分为公共微调和独立微调高频头等。其中常用的高频头种类有滚筒式VHF高频头、转盘式VHF高频头、调容式UHF高频头及全频道电子调谐高频头等类型。
