电子调谐高频头的结构工作原理与特点

  电子调谐高频头的方框原理图如图1所示。电于调谐高频头只有—个天线输入端,为了分离VHF和UHF电视信号,加有U/V分离电路,在信号送往UHF端加高通滤波器,在信号送往VHF端加低通滤波器。在VHF输入调谐回路之前,设有中频陷波器,输入电路是变容二极管调谐的单调谐回路,信号经输入电路选择后进入高放,这是一级双栅场效应管放大器,经放大后通过变容管调谐的双调谐互感耦合回路进—步选择以达到选择性要求,然后进入变频级,与本振送来的本振信号在混频器中混频,选出固定的中频信号。VHF本振电路采用变容管调谐的克拉泼电路。

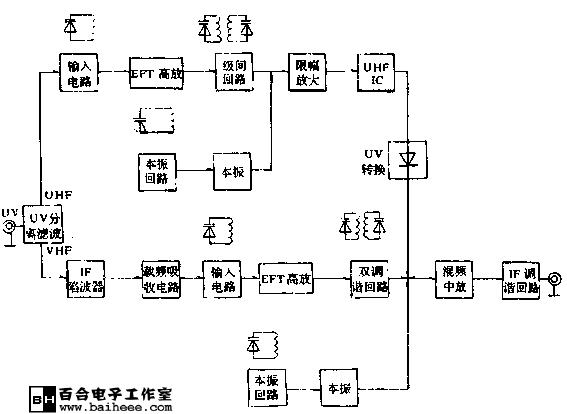

图1 电子调谐高频头的结构原理框图

  在信号送往UHF端输入电路之前,加有高通滤波器,输入回路采用变容管测调谐的传输线型单调回路,UHF高技放也采用双栅场效应管做放大器。通过级间变容二极管调谐的双调谐耦合回路的选择,保证了信号的带宽和选择性,它和本振送来的本振信号—同进入混频器进行混颠,得到UHF的中频信号。

  调谐电路:在调谐电路中,电容比等于频率比的平方,即Cmax/Cmin=(fmax/fmin)2

  在UHF广播电视波段有:fmax/fmin=958MHz/470MHz=2.03,则Cmax/Cmin=2.032≈4.2。这样的变容管是很容易生产的。所以,UHF波段的调谐电路很简单,只需给变容二极管Dc加上调谐电压V1即可,其具体电路图如图2所示。其中,W是调谐电位器,C1是隔直大电容,L是调谐回路电感。

图2

  但是,在VHF波段,按我国规定fmax/fmin=230MHz/48.5Mhz=4.74,那么max/Cmin=4.742=22.5。这样大的电容比变容管目前是难以生产的;因此,常把12频道分为两段,Ⅰ波段1~5频道,Ⅱ波段6~12频道,这样只要求电容比为2~3即可满足。VHF波段的调谐电路如图3所示,与UHF波段调谐电路不同之处是:VHF调谐电路中的电感被分为两段L1、L 2,还要加上Ⅰ、Ⅱ波段切换电路:切换电压Vk(有负压和正压),开关二极管Dk,旁路电容C2。当Vk为负压时,Dk截止,频率由Dc、(L1+L2)决定;当Vk为正压时,Dk导通,频率只由Dc、L1决定。

图3

  变频方式:UHF调谐器的变频方式有两种,一种为一次变频方式;另—种为二次变频方式。这两种变频方式的原理图分别如图4〔a)、(b)所示。

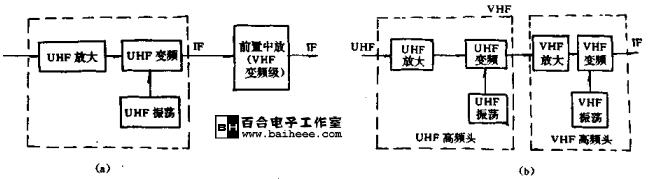

图4  UHF调谐器的两种变频方式
