CCS中如何看程序运行的时钟周期[图]

文章编号:
090105161921
文章分类: 单片机 DSP
点 击:
...
关 键 词: CCS,时钟周期
文章来源:
网络
摘 要:

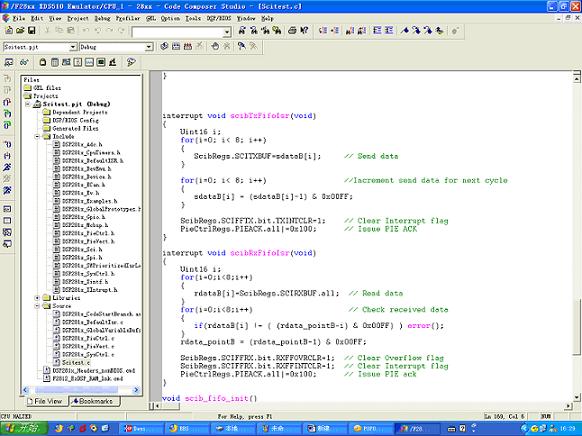

1.进入CCS环境,装载已有工程,并load生成的.out文件,并找到要察看代码执行周期的代码处。如图1所示。

图1

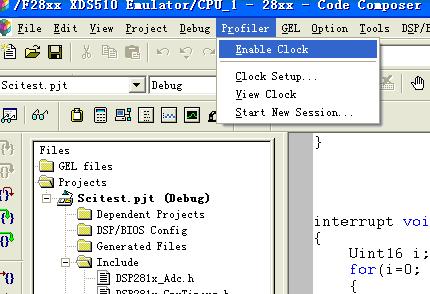

1. 选择ccs的菜单Profiler中的enable clock,如图所示。


图2

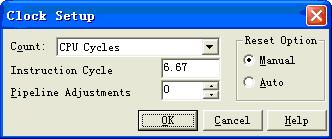

2. 选择Profiler菜单下的 clock setup子菜单,并在Instruction Cycle中输入你的DSP时钟周期,它的单位为纳秒,例如,2407的系统时钟为40MHz,你就该填入25,如果是2812系统时钟为150MHz,就该填入6.67ns,其他配置不动,然后确定。如图3所示。

图3

3. 选择Profiler菜单下的Start New Session子菜单,出现如图4所示的对话框,可以改名字,也可以不改,本例中不修改,直接确定。

图4

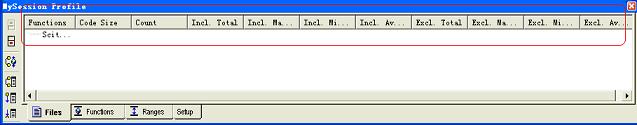

4. 通过第四部设定后就出现了如图5所示的一个窗体。

这个窗体中,有四个选项卡,其中Files为以源文件列出统计数据,Functions选项卡用于剖析程序中的函数,Ranges用于剖析一段连续的代码,Setup用于设置开始点和结束点,用于剖析不连续的代码。
窗体的左边按钮的含义为:(这里介绍主要的)

剖析所有的函数。

建立剖析区域。

设置开始点。

设置结束点。
