图1是低噪声磁头放大器，它是在运放A的插入端增接差动放大器而构庇由此可提高信噪比(S/N)，能处理动态范围较大的信号。运放的输入级电路大都是差动放大电路。然而，由于设计与制造上的限制，获得的性能是有限的。此电路采用性能优良的晶体管构成差动放大器。输入差动放大器的射权通过恒流源电路接负电源，差动放大器的集电极输出各自接到运放的输入。另外，集电极接偏置电阻，集电极电流设定受电路的性能支配。

　　图2是反相放大电路，图3是将差动放大器的负载接VT4和VT5构成的电流镜像电路。电流镜像电路改善了差动放大器的对称性，提高了电流放大倍数，从而改善了失真性能。

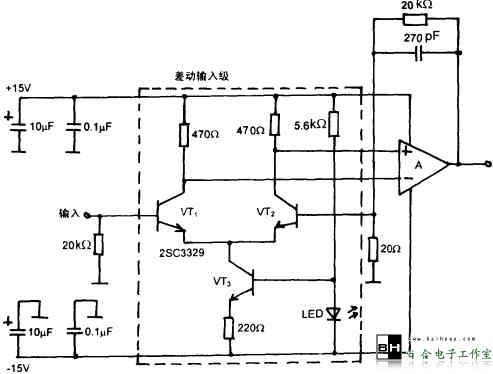

图1　低噪声磁头放大器

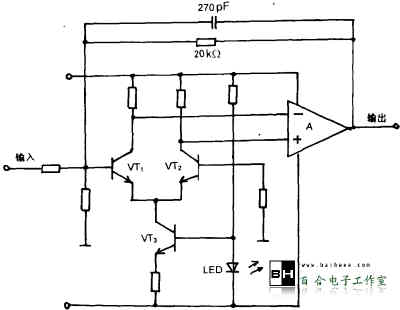

图2　反相放大电路

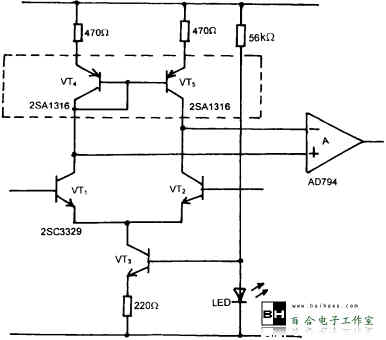

图3　改善失真性能的电路
