1.  为了不让大家觉枯燥，让朋友们更好的理解，我以一个实例来叙述 S3C2410 下一个驱动程序的编写（本文的初始化源码以华恒公司提供的 s3c2410fb.c 为基础）及简单的 GUI程序的编写。

2.  拿到一块 LCD，首先要将 LCD的各个控制线与 S3C2410 的 LCD控制信号相接，当然，电源也一定要接入了，否则不亮可别找我。另外需要注意以下几点：
1） 背光：对于大部分的彩色 LCD一定要接背光，我们才能看到屏上的内容；
2） 控制信号：不同的 LCD 厂商对于控制信号有不同的叫法，S3C2410 芯片手册也给出了一个信号的多个名称（图一），这就要看你们硬件工程师的功底了，

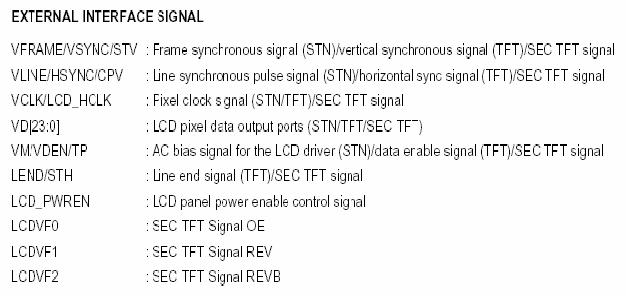

图一  S3C2410 手册上给出的控制信号的名称及解释
   这里我做一个简单的介绍：
VFRAME：LCD 控制器和 LCD 驱动器之间的帧同步信号。该信号告诉 LCD屏的新的一帧开始了。LCD 控制器在一个完整帧显示完成后立即插入一个VFRAME 信号，开始新一帧的显示；
VLINE：LCD控制器和 LCD驱动器之间的线同步脉冲信号，该信号用于 LCD驱动器将水平线（行）移位寄存器的内容传送给 LCD 屏显示。LCD 控制器在整个水平线（整行）数据移入 LCD驱动器后，插入一个 VLINE 信号；
VCLK：LCD控制器和 LCD驱动器之间的像素时钟信号，由 LCD控制器送出的数据在 VCLK的上升沿处送出，在 VCLK的下降沿处被 LCD驱动器采样；
VM：LCD驱动器的 AC 信号。VM 信号被 LCD驱动器用于改变行和列的电压极性，从而控制像素点的显示或熄灭。VM 信号可以与每个帧同步，也可以与可变数量的 VLINE 信号同步。
3） 数据线：也就是我们说的 RGB 信号线，S3C2410 芯片手册上都有详细的说明，由于篇幅关系，在此不一一摘录，不过需要与硬件工程是配合的是他采用了哪种接线方法，24 位 16 位或其它。对于 16 位 TFT 屏又有两种方式，在写驱动前你要清楚是 5：6：5还是 5：5：5：I，这些与驱动的编写都有关系
4） 要注意一下 LCD 的电源电压，对于手持设备来说一般都为 5V 或 3.3V，或同时支持 5V和 3.3V，如果 LCD的需要的电源电压是 5V，那就要注意了，S3C2410 的逻辑输出电压只有 3.3V，此时一定要让你们的硬件工程师帮忙把 S3C2410 的逻辑输出电压提高到 5V，否则你可能能将屏点亮，但显示的图像要等到太阳从西边出来的那一天才能正常，呵呵，我可吃过苦头的哦！

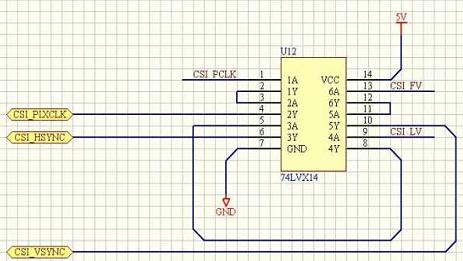

5） 3.3V逻辑电压转变成 5V逻辑电压电路图（此图由华恒公司提供）

6） 最后还有一个问题，有些 LCD 屏还需要一颗伴侣芯片，就是 S3C2410 手册中的那颗 LPC3600。这可能在 LCD 的手册中都有论述吧，我没有遇到过这样的屏，所以也不是很清楚。那么是不是所有的屏与 S3C2410相接都需要那个讨厌的家伙呢？这是好多人（包括我）在最开始都会有的疑问，不过现在的大部分 LCD 屏应该都不需要这个讨厌的家伙了，屏的控制信号直接与 S3C2410 的控制信号相接就可以了，至少我还没有遇到过。
7） 还得提醒大家一下，S3C2410到 LCD屏的连线千万千万别超过 0.5 米，否则会给你带来麻烦，我也是吃过苦头的，LCD屏上面的部分显示任何信息都是正确的，而只有屏的底部会有时正确有时错误，折腾了好一阵，才知道是连线太长的缘故！
