一实验内容简要描述
1．实验目的
学会驱动程序的编写方法，配置S3C2410的LCD驱动，以及在LCD屏上显示包括bmp和jpeg两种格式的图片
2．实验内容
（1）分析S3c2410实验箱LCD以及LCD控制器的硬件原理，据此找出相应的硬件设置参数，参考xcale实验箱关于lcd的设置，完成s3c2410实验箱LCD的设置
（2）在LCD上显示一张BMP图片或JPEG图片
3．实验条件（软硬件环境）
PC机、S3C2410开发板、PXA255开发板

二实验原理
1. S3C2410内置LCD控制器分析
1.1 S3C2410 LCD控制器
一块LCD屏显示图像，不但需要LCD驱动器，还需要有相应的LCD控制器。通常LCD驱动器会以COF/COG的形式与LCD 玻璃基板制作在一起，而LCD控制器则由外部电路来实现。而S3C2410内部已经集成了LCD控制器，因此可以很方便地去控制各种类型的LCD屏，例如：STN和TFT屏。S3C2410 LCD控制器的特性如下：
（1）STN屏
支持3种扫描方式：4bit单扫、4位双扫和8位单扫
支持单色、4级灰度和16级灰度屏
支持256色和4096色彩色STN屏（CSTN）
支持分辩率为640*480、320*240、160*160以及其它规格的多种LCD
（2）TFT屏
支持单色、4级灰度、256色的调色板显示模式
支持64K和16M色非调色板显示模式
支持分辩率为640*480，320*240及其它多种规格的LCD
对于控制TFT屏来说，除了要给它送视频资料（VD[23:0]）以外，还有以下一些信号是必不可少的，分别是：
VSYNC（VFRAME）：帧同步信号
HSYNC（VLINE）：行同步信号
VCLK ：像数时钟信号
VDEN（VM）：数据有效标志信号
由于本项目所用的S3C2410上的LCD是TFT屏，并且TFT屏将是今后应用的主流，因此接下来，重点围绕TFT屏的控制来进行。

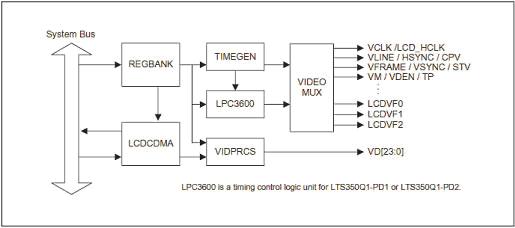

图1.1是S3C2410内部的LCD控制器的逻辑示意图：

图1.1
REGBANK 是LCD控制器的寄存器组，用来对LCD控制器的各项参数进行设置。而 LCDCDMA 则是LCD控制器专用的DMA信道，负责将视频资料从系统总线（System Bus）上取来，通过 VIDPRCS 从VD[23:0]发送给LCD屏。同时 TIMEGEN 和 LPC3600 负责产生 LCD屏所需要的控制时序，例如VSYNC、HSYNC、VCLK、VDEN，然后从 VIDEO MUX 送给LCD屏。

1.2 TFT屏时序分析
图1.2是TFT屏的典型时序。其中VSYNC是帧同步信号，VSYNC每发出1个脉冲，都意味着新的1屏视频资料开始发送。而HSYNC为行同步信号，每个HSYNC脉冲都表明新的1行视频资料开始发送。而VDEN则用来标明视频资料的有效，VCLK是用来锁存视频资料的像数时钟。
并且在帧同步以及行同步的头尾都必须留有回扫时间，例如对于VSYNC来说前回扫时间就是（VSPW+1）＋（VBPD+1），后回扫时间就是（VFPD +1）；HSYNC亦类同。这样的时序要求是当初CRT显示器由于电子枪偏转需要时间，但后来成了实际上的工业标准，乃至于后来出现的TFT屏为了在时序上于CRT兼容，也采用了这样的控制时序。

图1.2
S3C2410实验箱上的LCD是一款3.5寸TFT真彩LCD屏，分辩率为240*320，下图为该屏的时序要求。

图1.3
通过对比图1.2和图1.3，我们不难看出：
VSPW+1=2 -> VSPW=1
VBPD+1=2 -> VBPD=1
LINVAL+1=320-> LINVAL=319
VFPD+1=3 -> VFPD=2
HSPW+1=4 -> HSPW=3
HBPD+1=7 -> HBPW=6
HOZVAL+1=240-> HOZVAL=239
HFPD+1=31 -> HFPD=30
以上各参数，除了LINVAL和HOZVAL直接和屏的分辩率有关，其它的参数在实际操作过程中应以上面的为参考，不应偏差太多。

1.3 LCD控制器主要寄存器功能详解

图1.4
LINECNT ：当前行扫描计数器值，标明当前扫描到了多少行。
CLKVAL ：决定VCLK的分频比。LCD控制器输出的VCLK是直接由系统总线（AHB）的工作频率HCLK直接分频得到的。做为240*320的TFT屏，应保证得出的VCLK在5~10MHz之间。
MMODE ：VM信号的触发模式（仅对STN屏有效，对TFT屏无意义）。
PNRMODE ：选择当前的显示模式，对于TFT屏而言，应选择[11]，即TFT LCD panel。
BPPMODE ：选择色彩模式，对于真彩显示而言，选择16bpp（64K色）即可满足要求。
ENVID ：使能LCD信号输出。

图1.5
VBPD ， LINEVAL ， VFPD ， VSPW 的各项含义已经在前面的时序图中得到体现。

图1.6
HBPD ， HOZVAL ， HFPD 的各项含义已经在前面的时序图中得到体现。

图1.7
HSPW 的含义已经在前面的时序图中得到体现。
MVAL 只对 STN屏有效，对TFT屏无意义。
HSPW 的含义已经在前面的时序图中得到体现，这里不再赘述。
MVAL 只对 STN屏有效，对TFT屏无意义。

图1.8
VSTATUS ：当前VSYNC信号扫描状态，指明当前VSYNC同步信号处于何种扫描阶段。
HSTATUS ：当前HSYNC信号扫描状态，指明当前HSYNC同步信号处于何种扫描阶段。
BPP24BL ：设定24bpp显示模式时，视频资料在显示缓冲区中的排列顺序（即低位有效还是高位有效）。对于16bpp的64K色显示模式，该设置位无意义。
FRM565 ：对于16bpp显示模式，有2中形式，一种是RGB＝5:5:5:1，另一种是5:6:5。后一种模式最为常用，它的含义是表示64K种色彩的16bit RGB资料中，红色（R）占了5bit，绿色（G）占了6bit，兰色（B）占了5bit
INVVCLK ， INVLINE ， INVFRAME ， INVVD ：通过前面的时序图，我们知道，CPU的LCD控制器输出的时序默认是正脉冲，而LCD需要VSYNC（VFRAME）、VLINE（HSYNC）均为负脉冲，因此 INVLINE 和 INVFRAME 必须设为“1 ”，即选择反相输出。
INVVDEN ， INVPWREN ， INVLEND 的功能同前面的类似。
PWREN 为LCD电源使能控制。在CPU LCD控制器的输出信号中，有一个电源使能管脚LCD_PWREN，用来做为LCD屏电源的开关信号。
ENLEND 对普通的TFT屏无效，可以不考虑。
BSWP 和 HWSWP 为字节（Byte）或半字（Half-Word）交换使能。由于不同的GUI对FrameBuffer（显示缓冲区）的管理不同，必要时需要通过调整 BSWP 和 HWSWP 来适应GUI。

2. Linux 驱动
2.1 FrameBuffer
Linux是工作在保护模式下，所以用户态进程是无法像DOS那样使用显卡BIOS里提供的中断调用来实现直接写屏，Lin仿显卡的功能，将显ux抽象出FrameBuffer这个设备来供用户态进程实现直接写屏。Framebuffer机制模卡硬件结构抽象掉，可以通过Framebuffer的读写直接对显存进行操作。用户可以将Framebuffer看成是显示内存的一个映像，将其映射到进程地址空间之后，就可以直接进行读写操作，而写操作可以立即反应在屏幕上。这种操作是抽象的，统一的。用户不必关心物理显存的位置、换页机制等等具体细节。这些都是由Framebuffer设备驱动来完成的。
在Linux系统下，FrameBuffer的主要的结构如图所示。Linux为了开发FrameBuffer程序的方便，使用了分层结构。fbmem.c处于Framebuffer设备驱动技术的中心位置。它为上层应用程序提供系统调用，也为下一层的特定硬件驱动提供接口；那些底层硬件驱动需要用到这儿的接口来向系统内核注册它们自己。

fbmem.c 为所有支持FrameBuffer的设备驱动提供了通用的接口，避免重复工作。下将介绍fbmem.c主要的一些数据结构。

2.2 数据结构
2.2.1 Linux FrameBuffer的数据结构
在FrameBuffer中，fb_info可以说是最重要的一个结构体，它是Linux为帧缓冲设备定义的驱动层接口。它不仅包含了底层函数，而且还有记录设备状态的数据。每个帧缓冲设备都与一个fb_info结构相对应。fb_info的主要成员如下
struct fb_info {
int node;
struct fb_var_screeninfo var; /* Current var */
struct fb_fix_screeninfo fix;  /* Current fix */
struct fb_videomode *mode; /* current mode */

struct fb_ops *fbops;
struct device *device;   /* This is the parent */
struct device *dev;   /* This is this fb device */

char __iomem *screen_base; /* Virtual address */
unsigned long screen_size; /* Amount of ioremapped VRAM or 0 */
…………
};
其中node成员域标示了特定的FrameBuffer，实际上也就是一个FrameBuffer设备的次设备号。fb_var_screeninfo结构体成员记录用户可修改的显示控制器参数，包括屏幕分辨率和每个像素点的比特数。fb_var_screeninfo中的xres定义屏幕一行有多少个点, yres定义屏幕一列有多少个点, bits_per_pixel定义每个点用多少个字节表示。其他域见以下代码注释。
struct fb_var_screeninfo {
__u32 xres;   /* visible resolution */
__u32 yres;
__u32 xoffset;  /* offset from virtual to visible */
__u32 yoffset;  /* resolution */
__u32 bits_per_pixel; /* bits/pixel */
__u32 pixclock;  /* pixel clock in ps (pico seconds) */
__u32 left_margin; /* time from sync to picture */
__u32 right_margin; /* time from picture to sync */
__u32 hsync_len;  /* length of horizontal sync */
__u32 vsync_len;  /* length of vertical sync */
…………
};
在fb_info结构体中，fb_fix_screeninfo中记录用户不能修改的显示控制器的参数，如屏幕缓冲区的物理地址，长度。当对帧缓冲设备进行映射操作的时候，就是从fb_fix_screeninfo中取得缓冲区物理地址的。
struct fb_fix_screeninfo {
char id[16];        /* identification string eg "TT Builtin" */
unsigned long smem_start;    /* Start of frame buffer mem (physical address) */
__u32 smem_len;       /* Length of frame buffer mem */
unsigned long mmio_start;   /* Start of Mem Mapped I/O(physical address) */
__u32 mmio_len;      /* Length of Memory Mapped I/O */
…………
};
fb_info还有一个很重要的域就是fb_ops。它是提供给底层设备驱动的一个接口。通常我们编写字符驱动的时候，要填写一个file_operations结构体，并使用register_chrdev()注册之，以告诉Linux如何操控驱动。当我们编写一个FrameBuffer的时候，就要依照Linux FrameBuffer编程的套路，填写fb_ops结构体。这个fb_ops也就相当于通常的file_operations结构体。
struct fb_ops {
int (*fb_open)(struct fb_info *info, int user);
int (*fb_release)(struct fb_info *info, int user);
ssize_t (*fb_read)(struct file *file, char __user *buf, size_t count, loff_t *ppos);
ssize_t (*fb_write)(struct file *file, const char __user *buf, size_t count,
loff_t *ppos);
int (*fb_set_par)(struct fb_info *info);
int (*fb_setcolreg)(unsigned regno, unsigned red, unsigned green,
unsigned blue, unsigned transp, struct fb_info *info);
int (*fb_setcmap)(struct fb_cmap *cmap, struct fb_info *info)
int (*fb_mmap)(struct fb_info *info, struct vm_area_struct *vma);
……………
}
上面的结构体，根据函数的名字就可以看出它的作用，这里不在一一说明。下图给出了Linux FrameBuffer的总体结构，作为这一部分的总结。

图2.2
