3. 好了，在硬件工程师的帮助下，硬件接好了，那就该我们做软件的干活了，编写驱动吧
1） 让我们首先看一下 RGB数据结构的定义
在 s3c2410fb.c 中找到如下信息
static struct s3c2410fb_rgb xxx_tft_rgb_16 = {
red: {offset:11, length:5,},
green: {offset:5, length:6,},
blue: {offset:0, length:5,},
transp: {offset:0, length:0,},
};
这是对 16 位色的 RGB 颜色进行定义，R：G：B：I = 5：6：5：0，即我们常说的565 显示方式。呵呵，为了让有些朋友更好的理解，我多罗嗦几句，我们随便写一个 16 位数据的颜色数据（为了分析的方便，我把它写成二进制）
RGB = 10101101 10111001
根据上面的结构定义我们来分析一下 RGB 各是多少（因为没有透明色，我们不去分析）
a) blue: {offset: 0, length: 5} 偏移量为 0，长度为 5，我们从那个 RGB 中提取出来便是“11001”
b) green:{offset: 5, length: 6} 偏移量为 5，长度为 6，我们从那个 RGB 中提取出来便是 101 101
c) red: {offset: 11, length: 5 } 偏移量为 11，长度为 5，我们从那个 RGB 中提取出来便是 10101
d) 我们得到了一个 RGB 值为 13：45：200，就是这个颜色
e) 那么反过来，有了 RGB的值我们该如何，因为 RGB 的有效位数都不足一个字节（8 位），那我们只能忍痛割爱了，舍弃掉低位数据，代码如下
r=(rDat&0xF8);
g=(gDat&0xFC);
b=(bDat&0xF8);
hight=r|(g>>5);
low=(g<<3)|(b>>3);
color=(hight<<8)|low;
记住，这段代码在 GUI 程序中是有用的
2） 对于 8 位色（256 色）的数据结构定义
static struct s3c2410fb_rgb rgb_8 = {
red: {offset:0, length:4,},
green: {offset:0, length:4,},
blue: {offset:0, length:4,},
transp: {offset:0, length:0,},
};
这是原程序中给出的定义，我感觉有些错误，我认为应该为 R：G：B = 3：3：2
static struct s3c2410fb_rgb rgb_8 = {
red: {offset:5, length:3,},
green: {offset:2, length:3,},
blue: {offset:0, length:2,},
transp: {offset:0, length:0,},
};
因为没有亲自去调试，所以没有什么发言权，希望做过这方面的朋友给我一个答案。
3） 对于 CSTN 屏，一般都能达到 12 位色（4096 色）的，S3C2410 这颗芯片也是支持的，但是在软件方面要做的工作比较大，因为从原有的代码，我们找不到任何 12位色显示的迹象，另外 Linux 本身好像也不支持 12 位色的，如果你要作的事情比较简单，那你就自己写代码吧。我在此给出 12位色的数据结构定义
static struct s3c2410fb_rgb xxx_stn_rgb_12 = {
red: {offset:8, length:4,},
green: {offset:4, length:4,},
blue: {offset:0, length:4,},
transp: {offset:0, length:0,},
};
但是要完成 12 位色 CSTN 屏驱动程序的编写还有一些工作要做，稍后我会适当的向大家介绍。

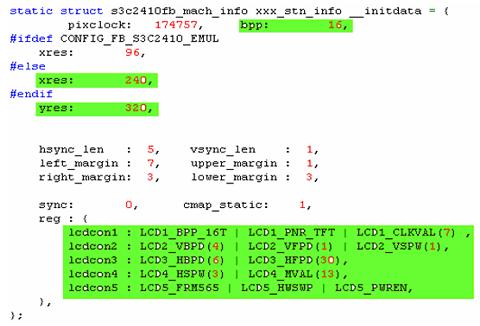

4） 接着看下面的代码，其中要修改的部分已经用绿色标出，下面分别进行介绍。
a) 颜色位数
bpp：16
如果你的 LCD 屏是 TFT 的，那一般都可以达到 16 位色或 24 位色，这也要看硬件怎么连接了，根据情况进行设置即可；
如果你的 LCD屏是 CSTN的，按照常规 LCD手册的介绍，一般都可以支持到8 位色（256色），而实际的 CSTN屏的显示效果都可以达到 12 位色（4096色），那可有很大的区别的，如果你要选择便宜的屏又要丰富的颜色，那就费点劲，完成 12 位色的驱动。
b) LCD屏的宽度和高度
xres: 240
yres: 320
这个就不用多说了，你的屏的分辨率是多少就设置成多少呗。
c) 寄存器的设置，这些也不困难。下面就让我们一起一口一口的将 S3C2410 的LCD寄存器统统吃掉！ 首先介绍一下我这块屏，这是日立的一块 TFT 屏，大小为 640X240，可以支持到 16位色。 与驱动有关的一张表

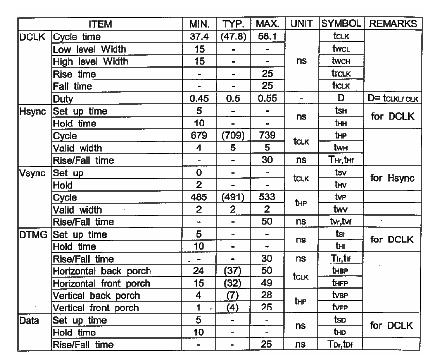

图二 LCD屏资料
有了这些信息，让我们看一下 LCD寄存器的设置。

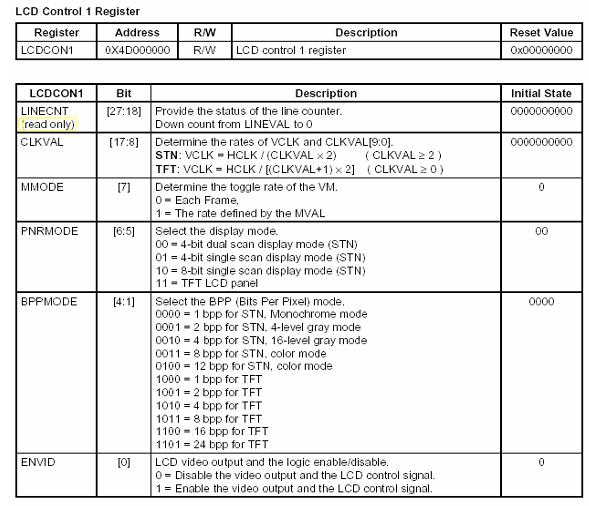

LCD控制器1
- LINECNT －－－ 这是一个只读的数据，我们当然没有必要理它
- CLKVAL －－－ 这可是一个很有用的参数，其实没必要管它后面的计算，我们可以通过实际的测试来得出一个有效的值，对于320x240 的屏一般设置为 7 就可以了，而对于 640x480 的屏，该值可以小一点。对于后面的计算公式及注释(STN: CLKVAL >= 2，TFT: CLKVAL >= 0),我不知道该如何去理解，因为在实际的应用中我点了一块 640X240 的CSTN 屏，当我的 CLKVAL = 1 时才达到了一个最佳的效果，这似乎与说明书相违背，我也解释不清为什么？！
- PNRMODE －－－ 这个应该不用多做解释，大家一看都明白了，对于 TFT 屏，只能设置成 11,而对于 CSTN 屏，可能需要根据实际屏的信息去设置，我遇到的屏都设置成 10，即 8bit 单扫描模式。对于4bit单扫描、4bit 双扫描、8bit 单扫描的说明在 s3c2410 的手册中有详细的介绍，大家可以去参考一下。
- BPPMODE －－－ 这个参数更不用多说了吧，就是设置屏的颜色位数喽。
- 这些参数的设置都很简单，我给出我这块屏的定义：
lcdcon1: LCD1_BPP_16T | LCD1_PNR_TFT | LCD1_CLKVAL(1), - 同时，我也给出一块 CSTN 屏的寄存器参数信息
lcdcon1: LCD1_BPP_12S | LCD1_PNR_8S | LCD1_CLKVAL(9),

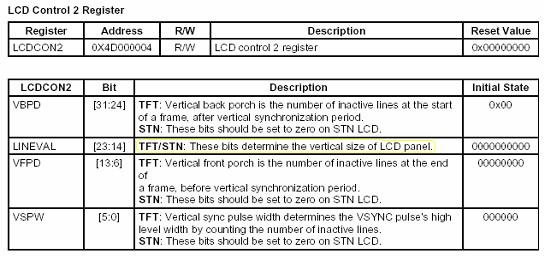

LCD控制器2
对于 TFT 屏必须要填，至于什么意思怎么翻译，相信大家都比我的水平强，自己翻译吧。我只说明从 LCD中如何将这个值“扣”出来。
很容易，看一下图二 LCD屏资料，对比一下得出如下信息：
- LCD2_VBPD:
Vertical back porch 典型值为 7 - LCD2_VFPD：
Vertical front porch 典型值为 4 - LCD2_VSPW：
Vsync Valid width 典型值为 2 - 关于 LINEVAL 在程序的后面将会提到，此处不必理会。
- 经过分析，我们知道了如何设置 LCD2：
lcdcon2: LCD2_VBPD(7) | LCD2_VFPD(4) | LCD2_VSPW(2), - 对于 STN（CSTN）屏，这个寄存器的设置最简单，将 VBPD、VFPD、VSPW 都设置成 Zero 就可以了。即
lcdcon2: LCD2_VBPD(0) | LCD2_VFPD(0) | LCD2_VSPW(0),
