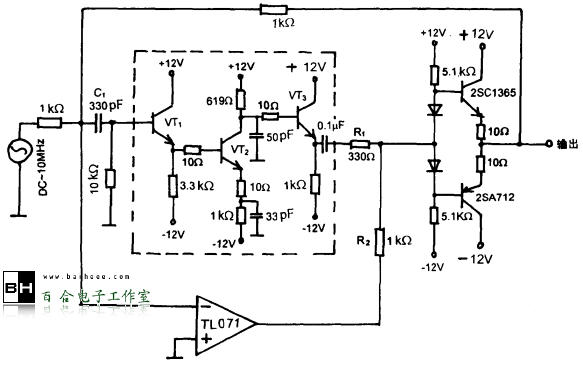

图1　晶体管与运放构成的宽带通用放大器

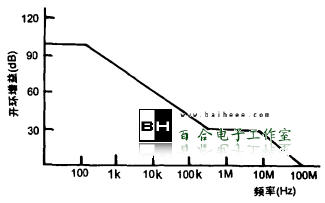

图2　开环增益特性

　　图1是运放TL071和晶体管构成的高转换速率的放大器电路，图2是开环增益特性曲线图。晶体管放大器输入端的电容C1用于阻断直流信号，为的是减少1/f噪声的影响．其增益仅由晶体管VT2确定。高频增益由VT2发射极电阻与集电极电阻之比确定，约为33dB。　　

　　晶体管采用高频晶体管，此电路中晶体管采用f_T＞1Hz的2SC1988(VT1~VT3)，但加反馈时会产生振荡。因此，要设定极点，极点频率选在10MHz附近，用50pF电容进行补偿。

　　VT1~VT3组成的放大器主要放大100 KHz以上的高频信号，TL071构成的放大器主要放大100 kHz以下的低频信号，由电阻R1和R2合成输出信号。放大器电路的开环增益待性如图2所示，0~10 MHz频率范围内。其开环增益达到30 dB以上，转换速率为200V/us。因此，即使10 MHz的输入信号，也能输出2V的正弦波信号。
