晶体管构成的计测用宽带放大器电路

文章编号:
091119162559
文章分类: 电路 测量/传感器技术
点 击:
...
关 键 词: 宽带放大器
文章来源:
百合电子工作室收集整理
摘 要:
下图所示为采用对管U430与晶体管2SA711构成的宽带放大器电路...

  下图所示为采用对管U430与晶体管2SA711构成的宽带放大器电路。它是一种增益等于1的阻抗变换器电路。前级采用了FET对管的U430,因此,电路的输入阻抗高。后级采用2SA71构成差动放大电路,在放大信号的同时,把U430的漏极高电位拉到0V。此电路为100%的负反馈放大器,即等效于增益等于1的运放构成的放大电路,虽采用分立元件,放大级数也少,但能高速工作。上升与下降时间为15ns以下,工作频率可到20MHz,但开环增益低,加负反馈时其直流稳定度较低。

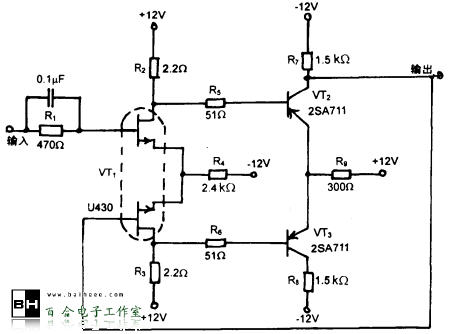

U430与晶体管2SA711构成的宽带放大器电路
